软管膨胀压力测量
应用概述
利用按钮型测力传感器，工程师们可以测量出当液体流过软管时因膨胀而产生的压力。
使用产品
微型按钮型力传感器（LLB系列），及与之配套的仪器仪表（USB采集?？?，CSG110放大器，IHH500手持式数显和IPM650嵌入式数显）。

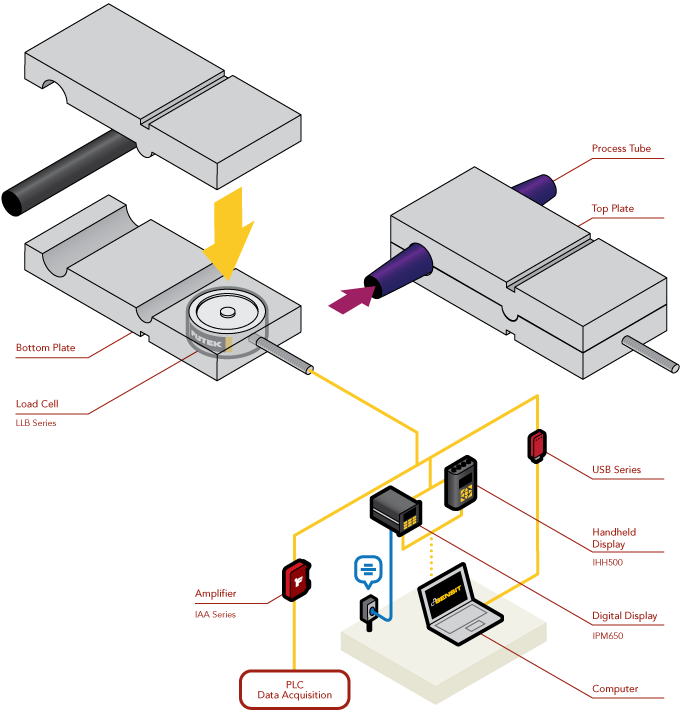

使用说明：
|
* 将软管、测力传感器置于两块平板之间。
* 由于平板特殊的设计（支点），当液体流过软管，软管可膨胀自由扩展。
* 因软管的膨胀，使得上平板向下方力传感器的凸点施加压力。
* 这样，传感器的力值信号可以传送到我们的仪器仪表——显示仪表、放大器或者USB采集模块。
* 我们的数字显示仪表和USB采集模块，都可以通过SENSIT采集软件采集传感器的数据、绘制图表。
|
|
||||||||||||||||||||||||||||
