涡轮机轴推力测量
应用概述
对于为长寿命和关键应用而设计的涡轮机、钻头、丝杠执行机构，需要测量轴向压力，以优化系统性能，优化轴承设计。这需要一个传感器，比如中空型力传感器，以测量施加在轴上的压力。
使用产品
1只LTH350中空型力传感器，搭配仪表(IHH500手持便携式仪表, IPM650数字显示仪表, USB220采集模块, IDC305数字控制器)。

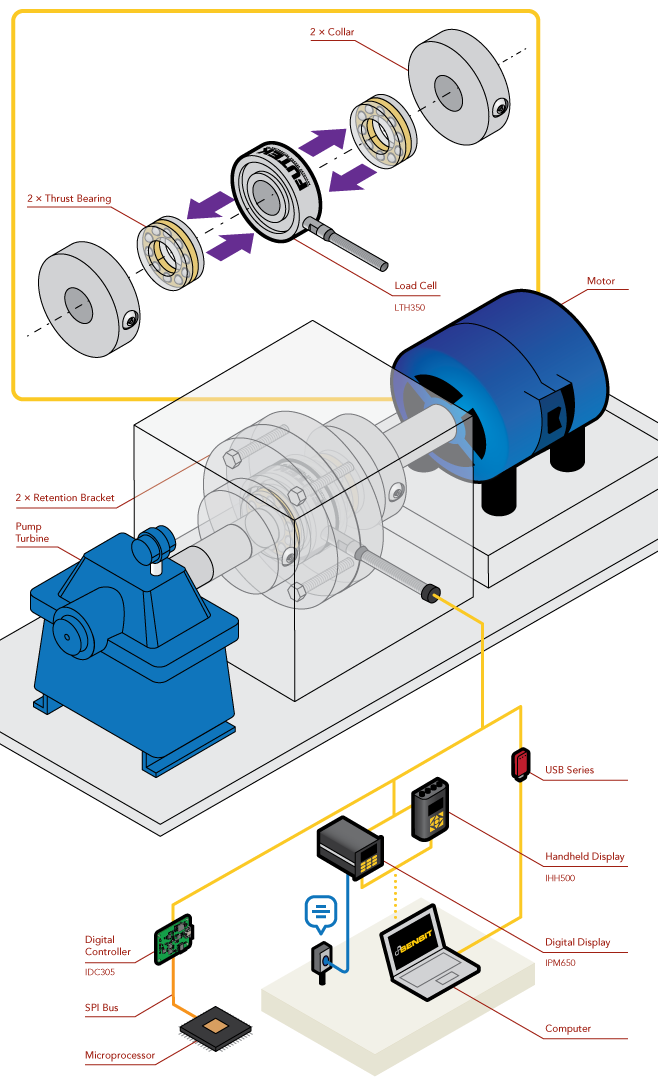

使用说明：
|
* 一个LTH350中空型力传感器自由滑到轴上。
* 一对止推轴承和固定圈确保中空型力传感器位于轴上。
* 在传感器的外圆周上附加一个固定支架，将传感器固定在一个固定夹具上。
* 当推力作用于轴上时，止推轴承和固定圈通过传感器传递负载，用于测量，将负载传递到保持架。
* IHH500便携式显示仪表和IPM650面板式显示仪表捕获和实时显示测量负载。
* 利用USB220高分辨率USB数据采集?？楹蚉C上的SENSIT软件，还可以同时捕获相关力数据。
|
|
||||||||||||||||||
